Щодо інформації, яку заведено в базу даних, необхідно зробити деякі суттєві зауваження:

1. В науковій літературі дані про кристалічні структури сполук дуже часто наведено в нестандартних установках просторових груп, які не відповідають [International tables for X-ray crystallography//Birmingham, England: the Kynoch Press. 1951. v. 1. 558 p]. Наприклад, сполуки з ромбічними структурами, які відносяться до  просторової групи Pnma  (номер 62), представляють також і в установках  Pnam, Pmnb, Pmcn, Pbnm, Pcmn. Для просторової групи  Cmca  (номер 64) використовують установки Ccmb, Bmab, Bbcm, Acam, Abam, для  просторової групи  P2₁/c (номер 14) – P2₁/n, P2₁/a і т.і. Періоди кристалічних граток і координати атомів із нестандартних установок просторових груп симетрії (близько 150 установок) за спеціальними програмами нами переведено до відповідних значень в стандартні установки згідно [International tables].

2. З двох установок для моноклінних і двох для R-ромбоедричних структур, які рекомендуються [International tables], нами вибрано інтернаціональну (gamma) і гексагональну установки, відповідно.

3. Належність кристалічної структури сполуки до певного структурного типу (при відсутності на це відповідних вказівок в літературі ) встановлювали за результатами машинного пошуку можливих структур-аналогів з бази даних структурних типів неорганічних сполук з подальшою перевіркою шляхом зіставлення в графічному режимі просторових зображень структур (трьох їх проекцій), приведених до сумірних періодів гратки.

4. При приведенні складу сполук її компоненти розміщено в порядку зменшення атомних радіусів, що значно спрощує автоматичний пошук близьких за складом сполук-аналогів.

5. Розсіюючу здатність атомів різних хімічних елементів враховано за допомогою їх атомних функцій, груп OH, H₂O - за допомогою функції для  O, групи  NH₃ – за допомогою функції для  N і т.і.

6. Координати атомів заведено в десятковому вигляді, від’ємні та більші за одиницю значення приведено до інтервалу:    0 < x, y, z < 1.

7. Для кожної структури дається лише одне значення температурного фактору – загальну ізотропну температурну поправку, а не анізотропні поправки для кожного атома, оскільки інформація бази даних орієнтована перш за все для інтерпретації рентгенівських дифракційних спектрів (при цьому точне врахування теплових коливань решітки не є суттєвим).



Пошук необхідної інформації в базі даних можна вести за двома ключами:

1. За елементним складом сполуки (назва хімічних елементів, що входять до її складу, та кількість цих елементів). При цьому, пошук можна здійснювати як за повним складом (AND—усі зазначені елементи в заданій кількості входять до складу сполуки  (All elements to be selected)), так і за альтернативним складом (OR– хоча б один з запропонованих елементів входить до складу сполуки (One element to be selected) або декілька (Count)  запропонованих елементів входять до складу сполуки (Several elements to be selected)). Рис. 1

2. За символом просторової групи, до якої належить кристалічна структура сполуки. Рис. 2.

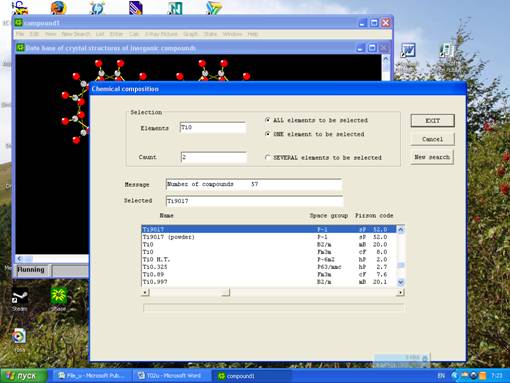

Рис. 1. Екран результату пошуку інформації про кристалічну структуру оксидів титану

(пошук здійснювали за ключем  ALL elements to be selected)

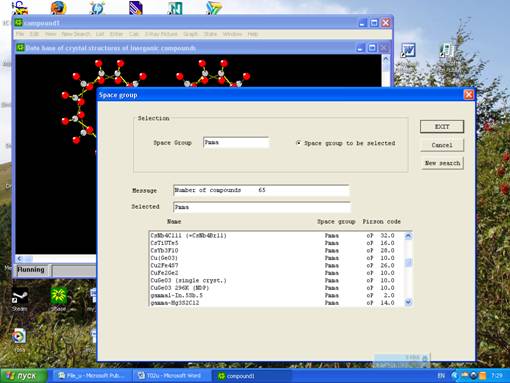

Рис. 2. Екран результату пошуку інформації про кристалічну структуру сполук із просторовою групою Pmma

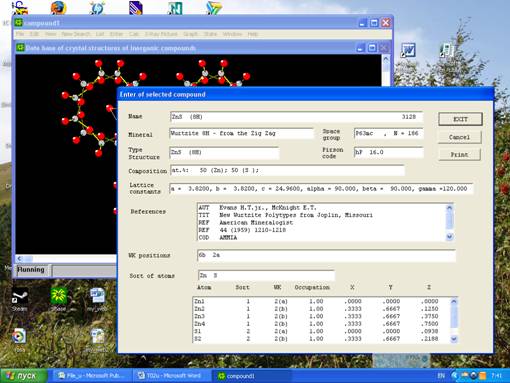

Рис. 3. Екран інформації про кристалічну структуру сполуки ZnS (8H)

Рис. 4. Інформація про кристалічну структуру сполуки ZnS (8H),

яку виведено на друк
